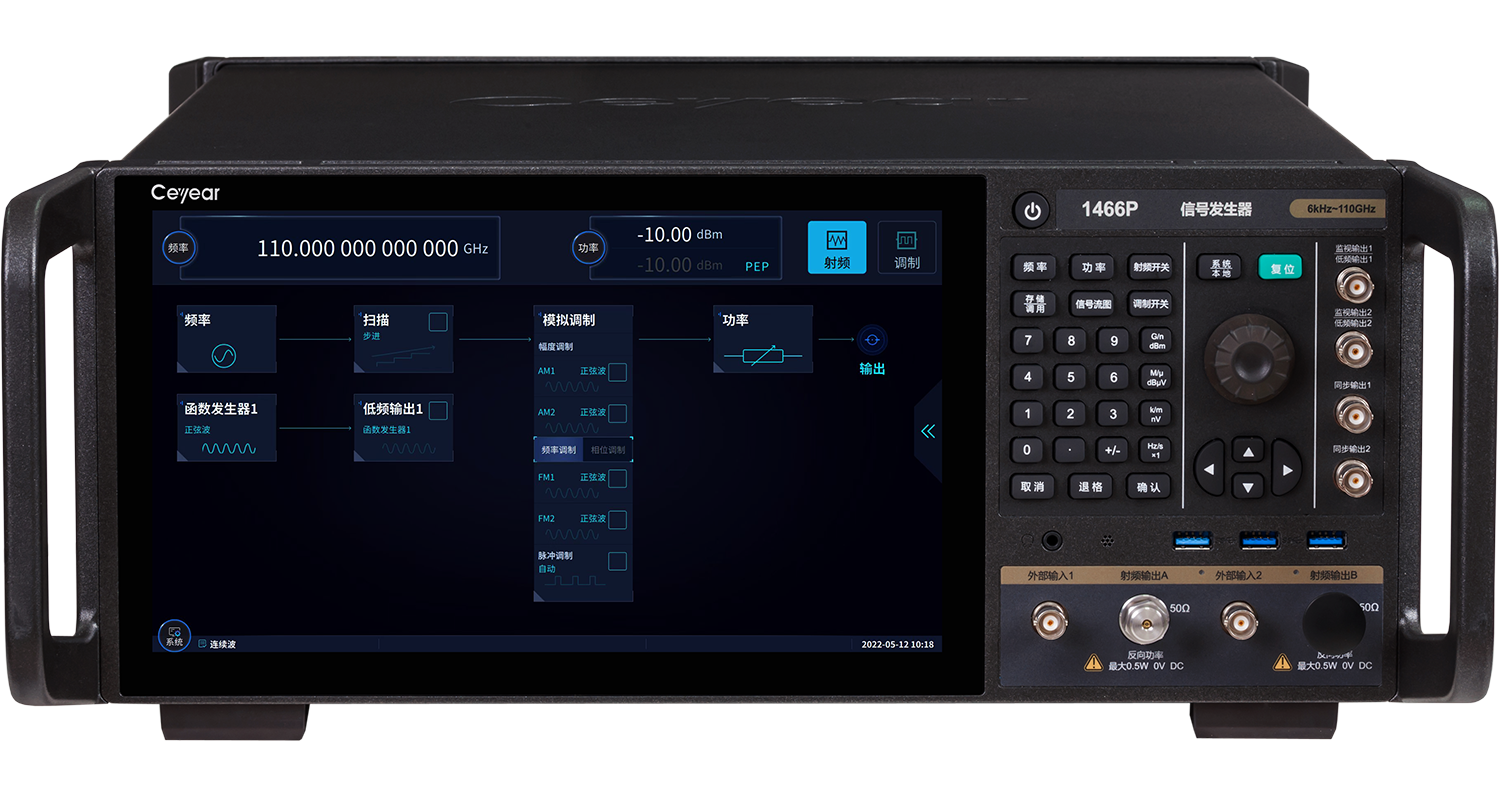

新产品 1466系列信号发生器

Ceyear 1466系列信号发生器是一款面向微波毫米波尖端测试的通用测试仪器,频率范围覆盖宽、信号频谱纯度高,具有高准确度和大动态范围的功率输出,搭配单机双射频通道的设计,可满足用户多种测试要求。模拟扫描、模拟调制、脉冲调制等丰富的内置功能让测试更加得心应手。全新升级人机交互,具有大屏触控图形引导交互、移动端浏览器访问控制、多厂家功率计连接识别、多客户端部署、SCPI命令录制、操控界面自定义等一系列新功能,打造用户的测试幸福感。Ceyear 1466系列信号发生器是从元器件级到系统级高标准测试的理想选择。

功能特点

  • 110GHz同轴频率覆盖,测试更简单、更精确

    Ceyear 1466系列信号发生器无需外接变频器,同轴输出频率覆盖6kHz~110GHz,保证了高精度的大动态范围幅度控制,具有外扩频方案无法达到的功率准确度和稳定度。同时支持外接Ceyear 8240X系列变频器,可将频率进一步扩展至750GHz。是高效进行毫米波5G通信射频一致性测试的利器。

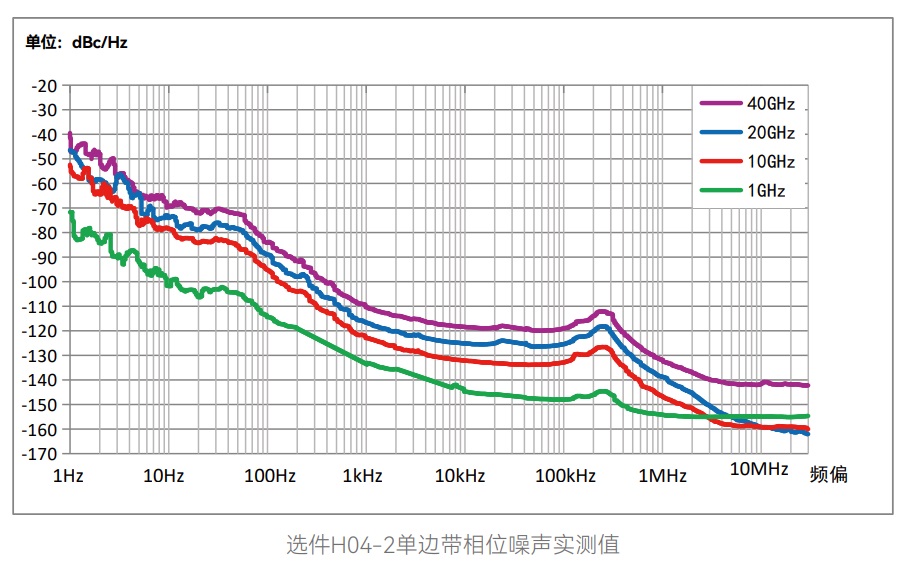

  • 出色的频谱纯度,让尖端测试更从容

    Ceyear 1466系列信号发生器支持高纯频谱信号输出,1GHz载波单边带(SSB)相位噪声典型值-145dBc/Hz@10kHz频偏,10GHz载波典型值-132dBc/Hz@10kHz频偏;20GHz宽带底部噪声典型值–161dBc/Hz@30MHz频偏;10GHz载波杂散<-80dBc,谐波<-55dBc。更纯净的信号让您在进行微波毫米波器部件、系统及OTA的测试时不再受干扰信号的困扰。

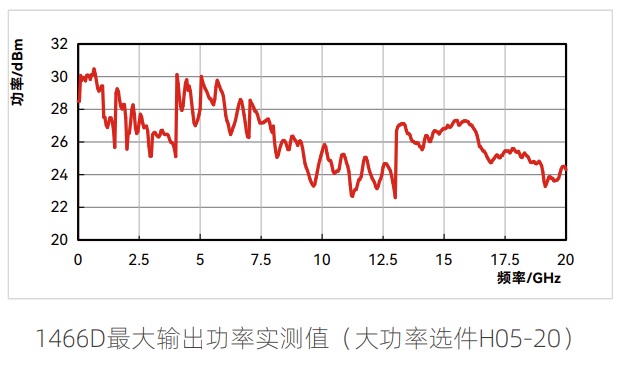

  • 大动态范围、高准确度功率输出

    Ceyear 1466系列信号发生器最大输出功率典型值:5GHz为+27dBm,20GHz为+24dBm, 30GHz为+25dBm,60GHz为+22dBm,110GHz为+3dBm。最小输出功率-150dBm(可设置),动态范围超过170dB。具有优异的功率准确度指标,典型值<0.5dB(20GHz以下)。

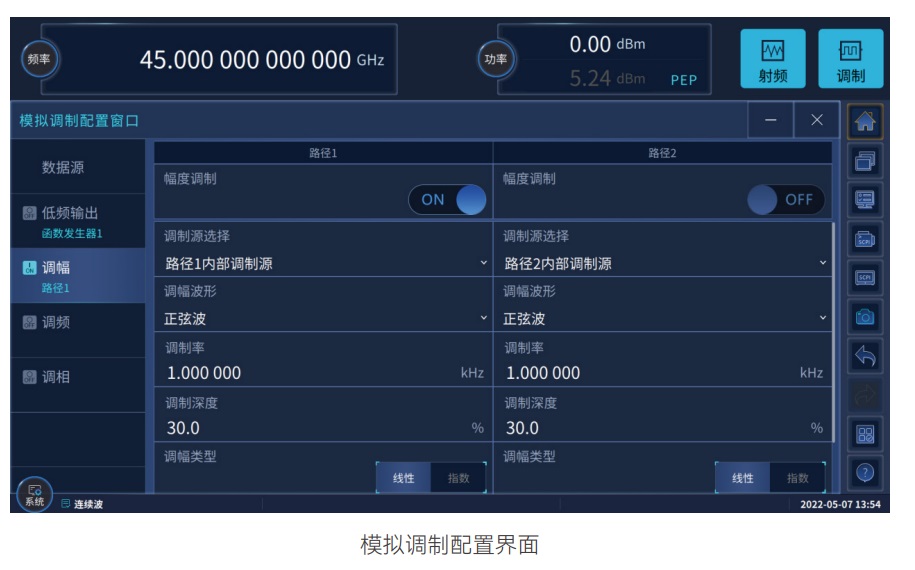

  • 齐全的模拟调制

    支持幅度调制、频率调制、相位调制及脉冲调制。具备双脉冲、脉冲串、重频参差、重频抖动、重频滑变等复杂脉冲调制功能。

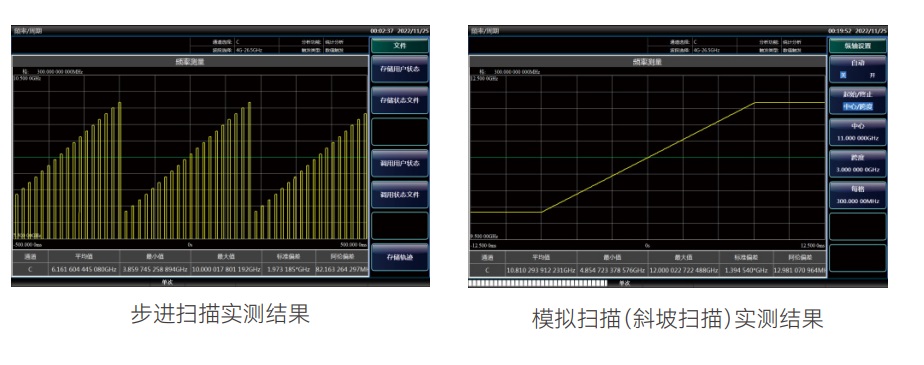

  • 多样式扫描功能

    支持步进扫描、列表扫描、模拟扫描(斜坡扫描)、功率扫描功能。

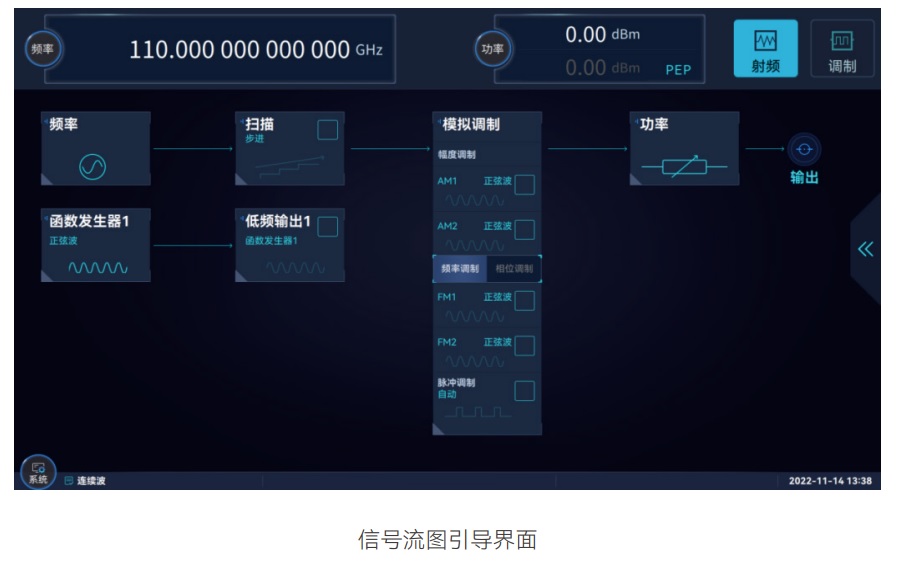

  • 可触控图形引导交互

    采用11.6吋高分辨率触摸屏,清晰展现主要参数及仪表状态信息,配合信号流图引导界面,让显示更直观,交互更友好。

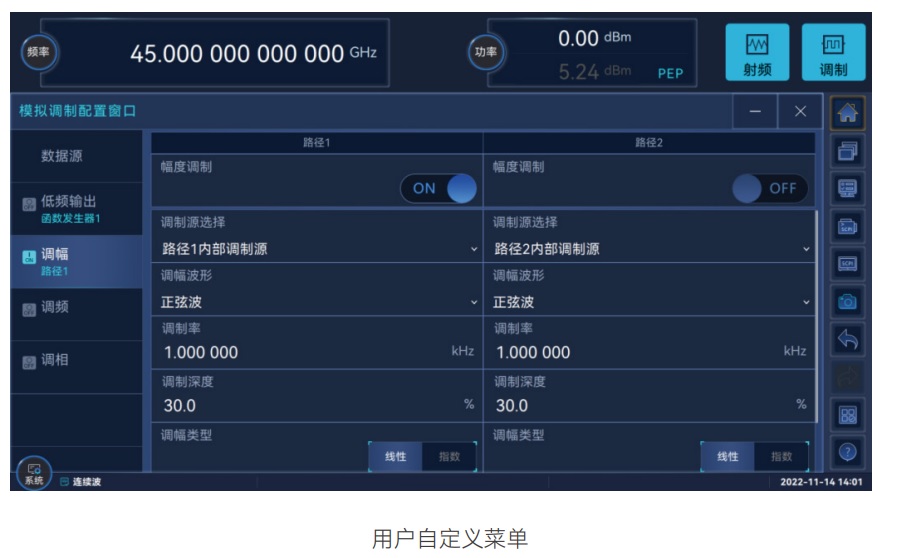

  • 用户操控界面灵活编辑

    支持用户自定义菜单,根据测试习惯,量身定制个性化用户操控界面,实现一个窗口内的多功能操作,避免菜单过深、反复查找的困扰。

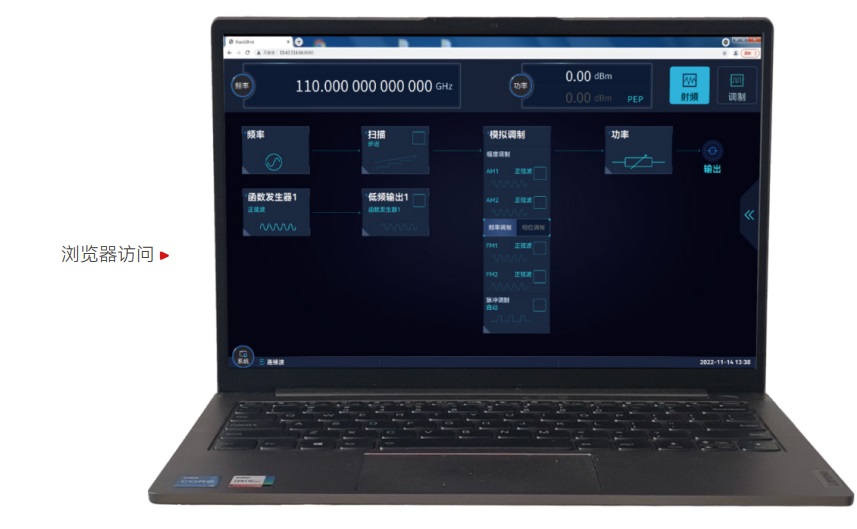

  • 支持跨平台客户端操控

    跨平台客户端及浏览器访问操控。支持多个客户端同时连结,仪器工作状态同步刷新。支持移动设备的Web浏览器访问控制。

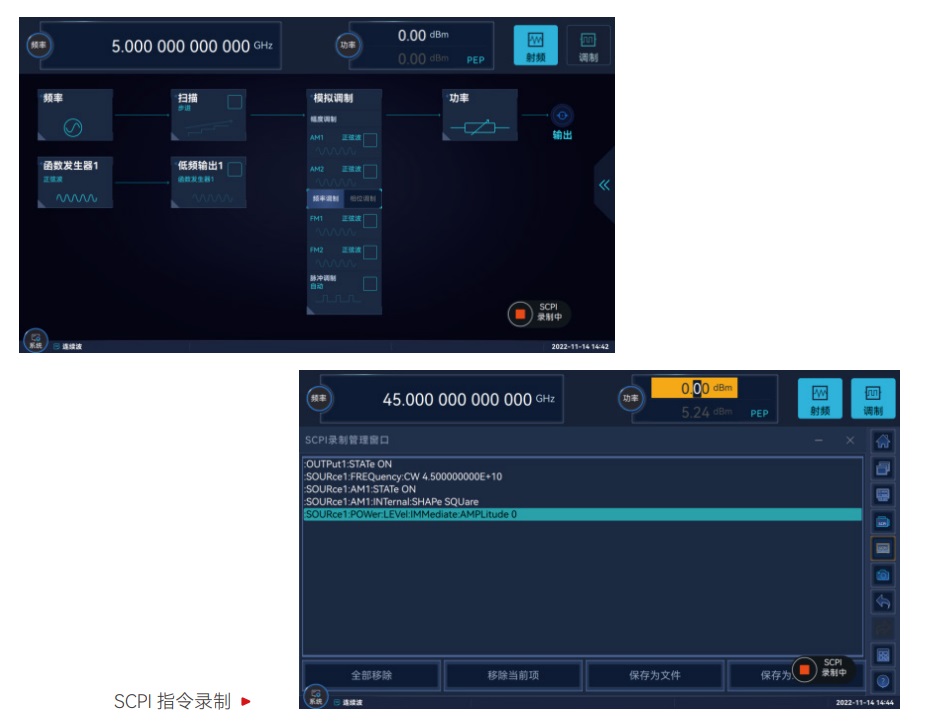

  • SCPI指令同步录制,脚本一键生成

    不仅可以一键导出录制的SCPI指令,还能自动生成VS(C++、C#)、Qt、Matlab、LabView程控示例工程,让程控更简单。

    技术规范

    频率特性

    频率范围

    1466C:6kHz~13GHz

    1466D:6kHz~20GHz

    1466E:6kHz~33GHz

    1466G:6kHz~45GHz

    1466H:6kHz~53GHz

    1466L:6kHz~67GHz

    1466N:6kHz~90GHz

    1466P:6kHz~110GHz

    频率

    N(内部YO谐波次数)

    6kHz≤f≤10MHz

    -

    10MHz<f≤50MHz

    -

    50MHz<f≤62.5MHz

    1/256

    62.5MHz<f≤125MHz

    1/128

    125MHz<f≤250MHz

    1/64

    250MHz<f≤500MHz

    1/32

    500MHz<f≤1GHz

    1/16

    1GHz<f≤2GHz

    1/8

    2GHz<f≤4GHz

    1/4

    4GHz<f≤8GHz

    1/2

    8GHz<f≤20GHz

    1

    20GHz<f≤40GHz

    2

    40GHz<f≤67GHz

    4

    100GHz<f≤110GHz

    6

    频率分辨率

    0.001Hz

    频率切换时间

    <15ms

    时基老化率(典型值)

    ±5×10 -10   /天(连续通电30天后)

    参考输出

    频率

    10MHz

    功率

    >+4dBm,至50Ω负载

    参考输入

    频率

    1~100MHz,步进1Hz

    功率

    -5dBm~+10dBm,阻抗50Ω

    扫描特性

    扫描模式

    步进扫描  列表扫描  模拟扫描(斜坡扫描,选件S15)

    功率扫描(选件S16)

    模拟扫频(斜坡扫描)

    (选件S15)

    最大扫描速度

    400MHz/ms ,f>4GHz

    扫描准确度

    ±0.05%扫宽(扫描时间100ms,在规定的100ms最大扫宽内)

    功率特性

    最小功率

    型号

    标配

    程控步进衰减器选件H01-90/120/130

    1466C/D/E/G

    -10dBm(可设置-20dBm)

    选件H01-130:

    6kHz≤f≤100kHz

           -90.0dBm(可设置-150dBm)

    f > 100kHz

          -120.0dBm(可设置-150dBm)

    1466H/L

    -10dBm(可设置-20dBm)

    选件H01-90:

         -90.0dBm(可设置-110dBm)

    选件H01-120:

    -90.0dBm(可设置-140dBm)

    1466N/P

    -10dBm(可设置-20dBm)

    选件H01-50:

    -50.0dBm(可设置-70dBm)

    最大功率

    (连续波,25±10°C)

    1466C

    频段

    标配

    程控步进衰减器选件:

    H01-130,

    H01-B130

    大功率输出选件:

    H05-13,

    H05-B13

    程控步进衰减器选件+大功率输出选件:

      H01-130+ H05-13,

    H01-B130+

    H05-B13

    6kHz≤f≤50MHz

    ≥+15.0

    ≥+15.0

    ≥+15.0

    ≥+15.0

    50MHz<f≤13GHz

    ≥+15.0

    ≥+15.0

    ≥+20.0

    ≥+20.0

    1466D

    频段

    标配

    程控步进衰减器选件:

    H01-130,

    H01-B130

    大功率输出选件:

    H05-20,

    H05-B20

    程控步进衰减器选件+大功率输出选件:

    H01-130+

    H05-20,

    H01-B130+

    H05-B20

    6kHz≤f≤50MHz

    ≥+15.0

    ≥+15.0

    ≥+15.0

    ≥+15.0

    50MHz<f≤20GHz

    ≥+15.0

    ≥+15.0

    ≥+20.0

    ≥+20.0

    1466E

    频段

    标配

    程控步进衰减器选件:

    H01-130,

    H01-B130

    大功率输出选件:

    H05-33,

    H05-B33

    程控步进衰减器选件+大功率输出选件:

    H01-130+

    H05-33,

    H01-B130+

    H05-B33

    6kHz≤f≤50MHz

    ≥+8.0

    ≥+8.0

    ≥+8.0

    ≥+8.0

    50MHz<f≤6GHz

    ≥+12.0

    ≥+12.0

    ≥+20.0

    ≥+20.0

    6GHz<f≤18GHz

    ≥+12.0

    ≥+12.0

    ≥+18.0

    ≥+18.0

    18GHz<f≤30GHz

    ≥+12.0

    ≥+12.0

    ≥+17.0

    ≥+17.0

    30GHz<f≤33GHz

    ≥+12.0

    ≥+12.0

    ≥+18.0

    ≥+18.0

    1466G

    频段

    标配

    程控步进衰减器选件:

    H01-130,

    H01-B130

    大功率输出选件:

    H05-45,

    H05-B45

    程控步进衰减器选件+大功率输出选件:

    H01-130+

    H05-45,

    H01-B130+

    H05-B45

    6kHz≤f≤50MHz

    ≥+8.0

    ≥+8.0

    ≥+8.0

    ≥+8.0

    50MHz<f≤6GHz

    ≥+12.0

    ≥+12.0

    ≥+20.0

    ≥+20.0

    6GHz<f≤18GHz

    ≥+12.0

    ≥+12.0

    ≥+18.0

    ≥+18.0

    18GHz<f≤30GHz

    ≥+12.0

    ≥+12.0

    ≥+17.0

    ≥+17.0

    30GHz<f≤40GHz

    ≥+12.0

    ≥+12.0

    ≥+18.0

    ≥+18.0

    40GHz<f≤45GHz

    ≥+12.0

    ≥+12.0

    ≥+14.0

    ≥+14.0

    1466H

    频段

    标配

    程控步进衰减器选件:

    H01-90/120,

    H01-B90/120

    大功率输出选件:

    H05-53,

    H05-B53

    程控步进衰减器选件+大功率输出选件:

    H01-90/120+H05-53,

    H01-B90/120+H05-B53

    6kHz≤f≤50MHz

    ≥+8.0

    ≥+8.0

    ≥+8.0

    ≥+8.0

    50MHz<f≤20GHz

    ≥+8.0

    ≥+8.0

    ≥+17.0

    ≥+16.0

    20GHz<f≤40GHz

    ≥+8.0

    ≥+8.0

    ≥+15.0

    ≥+13.0

    40GHz<f≤53GHz

    ≥+8.0

    ≥+8.0

    ≥+20.0

    ≥+18.0

    1466L

    频段

    标配

    程控步进衰减器选件:

    H01-90/120,

    H01-B90/120

    大功率输出选件:

    H05-67,

    H05-B67

    程控步进衰减器选件+大功率输出选件:

    H01-90/120+H05-53,

    H01-B90/120+H05-B53

    6kHz≤f≤50MHz

    ≥+8.0

    ≥+8.0

    ≥+8.0

    ≥+8.0

    50MHz<f≤20GHz

    ≥+8.0

    ≥+8.0

    ≥+17.0

    ≥+16.0

    20GHz<f≤40GHz

    ≥+8.0

    ≥+8.0

    ≥+15.0

    ≥+13.0

    40GHz<f≤53GHz

    ≥+8.0

    ≥+8.0

    ≥+20.0

    ≥+18.0

    53GHz<f≤65GHz

    ≥+8.0

    ≥+8.0

    ≥+18.0

    ≥+16.0

    65GHz<f≤67GHz

    ≥+8.0

    ≥+8.0

    ≥+15.0

    ≥+12.0

    1466N

    频段

    标配

    程控步进衰减器选件

    H01-50

    H01-B50

    大功率输出选件

    H05-90

    H05-B90

    程控步进衰减器选件+大功率输出选件:

    H01-50+

    H05-90,

    H01-B50+

    H05-B90

    6kHz≤f≤50MHz

    ≥+5.0

    ≥+5.0

    ≥+8.0

    ≥+8.0

    50MHz<f≤20GHz

    ≥+5.0

    ≥+5.0

    ≥+13.0

    ≥+13.0

    20GHz<f≤40GHz

    ≥+5.0

    ≥+5.0

    ≥+12.0

    ≥+10.0

    40GHz<f≤67GHz

    ≥+3.0

    ≥+3.0

    ≥+10.0

    ≥+8.0

    67GHz<f≤85GHz

    ≥0.0

    ≥0.0

    ≥+7.0

    ≥+5.0

    85GHz<f≤90GHz

    ≥-5.0

    ≥-5.0

    ≥+3.0

    ≥+0.0

    1466P

    频段

    标配

    程控步进衰减器选件

    H01-50

    H01-B50

    大功率输出选件

    H05-110

    H05-B110

    程控步进衰减器选件+大功率输出选件:

    H01-50+

    H05-110,

    H01-B50+

    H05-B110

    6kHz≤f≤50MHz

    ≥+5.0

    ≥+5.0

    ≥+8.0

    ≥+8.0

    50MHz<f≤20GHz

    ≥+5.0

    ≥+5.0

    ≥+13.0

    ≥+13.0

    20GHz<f≤40GHz

    ≥+5.0

    ≥+5.0

    ≥+12.0

    ≥+10   .0

    40GHz<f≤67GHz

    ≥+3.0

    ≥+3.0

    ≥+10.0

    ≥+8.0

    67GHz<f≤85GHz

    ≥0.0

    ≥0.0

    ≥+7.0

    ≥+5.0

    85GHz<f≤110GHz

    ≥-5.0

    ≥-5.0

    ≥+3.0

    ≥+0.0

    功率准确度

    (25±10°C)

    标配

             功率(dBm)

    频率

    -10dBm<P≤+10dBm

    +10dBm<P≤+25dBm

    +25dBm<P

    6kHz≤f≤50MHz

    ±1.0dB

    ±1.0dB

    50MHz<f≤3GHz

    ±0.5dB

    ±0.5dB

    ±1.0dB

    3GHz<f≤20GHz

    ±0.9dB

    ±0.9dB

    ±1.2dB

    20GHz<f≤40GHz

    ±1.0dB

    ±1.0dB

    40GHz<f≤50GHz

    ±1.3dB

    ±1.3dB

    50GHz<f≤67GHz

    ±1.8dB

    ±1.8dB

    67GHz<f≤85GHz

    ±2.0dB

    ±2.0dB

    85GHz<f≤110GHz

    ±2.2dB

    H01-130/120/90/50/B130程控步进衰减器选件

           功率(dBm)

    频率

    +120dBm<P≤-90dBm

    -90dBm<P≤-50dBm

    -50dBm<P≤+10dBm

    +10dBm<P≤+25dBm

    +25dBm<P

    6kHz≤f≤50MHz

    ±1.5dB

    ±1.0dB

    ±1.0dB

    50MHz<f≤3GHz

    ±1.2dB

    ±0.7dB

    ±0.5dB

    ±0.5dB

    ±1.0dB

    3GHz<f≤20GHz

    ±1.8dB

    ±0.9dB

    ±0.9dB

    ±0.9dB

    ±1.2dB

    20GHz<f≤40GHz

    ±1.2dB

    ±1.0dB

    ±1.0dB

    40GHz<f≤50GHz

    ±1.5dB

    ±1.3dB

    ±1.3dB

    50GHz<f≤67GHz

    ±2.0dB

    ±1.8dB

    ±1.8dB

    67GHz<f≤85GHz

    ±2.0dB

    ±2.0dB

    85GHz<f≤110GHz

    ±2.2dB

    功率分辨率

    0.01dB

    功率温度稳定性

    0.02dB/℃(典型值)

    输出阻抗

    50Ω(额定值)

    源驻波比VSWR

    (内稳幅)(典型值)

    100kHz≤f≤20GHz

    <1.6

    20GHz<f≤40GHz

    <1.8

    40GHz<f≤67GHz

    <2.0

    67GHz<f≤85GHz

    <2.5

    85GHz<f≤110GHz

    <3.0

    最大反向功率

    0.5W(0V DC)(额定值)

    频谱纯度

    谐波

    (在+10dBm与最大输出功率两者中的较小者)

    频率

    标配

    100kHz≤f≤≤3GHz

    <-30dBc

    3GHz<f≤67GHz

    <-55dBc

    67GHz<f≤110GHz

    <-40dBc

    分谐波(在+10dBm与最大输出功率两者中的较小者)

    6kHz≤f≤20GHz

    <-80dBc

    20GHz<f≤40GHz

    <-60dBc

    40GHz<f≤110GHz

    <-50dBc

    非谐波(在0dBm处,3kHz频偏以远)

    频率

    选件H04-1

    选件H04-2

    6kHz≤f≤250MHz

    <-58dBc

    <-68dBc

    250MHz<f≤4GHz

    <-70dBc

    <-80dBc

    4GHz<f≤10GHz

    <-70dBc

    <-80dBc

    10GHz<f≤20GHz

    <-64dBc

    <-74dBc

    20GHz<f≤40GHz

    <-58dBc

    <-68dBc

    40GHz<f≤67GHz

    <-52dBc

    <-62dBc

    67GHz<f≤110GHz

    <-48dBc

    <-58dBc

    单边带相位噪声

    (dBc/Hz,在+10dBm或与最大输出功率两者中的较小者)

    H04-1低相位噪声选件

    频偏

    频率

    10Hz

    100Hz

    1kHz

    10kHz

    100kHz

    1MHz

    10MHz

    100MHz

    <-118

    <-141

    <-148

    <-150

    250MHz<f≤500MHz

    <-111

    <-130

    <-145

    <-143

    0.5 GHz<f≤1GHz

    <-105

    <-124

    <-140

    <-138

    1 GHz<f≤2GHz

    <-100

    <-118

    <-134

    <-132

    2 GHz<f≤4GHz

    <-93

    <-113

    <-128

    <-126

    4GHz<f≤10GHz

    <-85

    <-105

    <-120

    <-118

    10GHz<f≤20GHz

    <-79

    <-99

    <-114

    <-112

    20GHz<f≤40GHz

    <-73

    <-93

    <-108

    <-106

    40GHz<f≤67GHz

    <-67

    <-87

    <-103

    <-101

    67GHz<f≤110GHz

    <-61

    <-81

    <-97

    <-95

    H04-2超低相位噪声选件

    频偏

    频率

    10Hz

    100Hz

    1kHz

    10kHz

    100kHz

    1MHz

    10MHz

    100MHz

    <-102

    <-118

    <-141

    <-148

    <-150

    <-152

    <-152

    250MHz<f≤500MHz

    <-92

    <-112

    <-135

    <-146

    <-148

    <-150

    <-150

    0.5GHz<f≤1GHz

    <-90

    <-110

    <-134

    <-144

    <-147

    <-150

    <-150

    1GHz<f≤2GHz

    <-88

    <-104

    <-127

    <-138

    <-142

    <-148

    <-148

    2 GHz<f≤4GHz

    <-82

    <-99

    <-122

    <-135

    <-136

    <-146

    <-148

    4GHz<f≤10GHz

    <-77

    <-91

    <-115

    <-128

    <-128

    <-140

    <-154

    10GHz<f≤20GHz

    <-71

    <-85

    <-109

    <-122

    <-122

    <-134

    <-152

    20GHz<f≤40GHz

    <-63

    <-79

    <-99

    <-116

    <-116

    <-128

    <-142

    40GHz<f≤67GHz

    <-57

    <-73

    <-94

    <-110

    <-110

    <-122

    <-136

    67GHz<f≤110GHz

    <-51

    <-67

    <-88

    <-104

    <-104

    <-116

    <-130

    调制特性

    频率调制

    (50MHz<f≤50GHz,选件S11)

    最大频偏:N×20MHz(N为基波谐波次数)

    准确度(1kHz速率,N×20kHz≤频偏<N×800kHz):

                 <± (2.5%×设置频偏+20Hz)

    调制率(3dB带宽,N×500kHz频偏):DC-10MHz

    失真(1kHz速率,N×20kHz≤频偏<N×800kHz):<1%

    相位调制

    (50MHz<f≤50GHz,选件S11)

    最大相偏:

    正常模式:N×20.0rad(N为YO谐波次数)

    宽带模式:N×2rad

    低噪声模式:N×0.2rad

    准确度(1kHz速率,N×0.2rad≤相偏<N×8rad,正常模式):

           <± (3%×设置相偏+0.01 rad)

    调制率(3dB带宽):

    宽带模式   DC~10MHz(典型值)

    失真(1kHz速率,N×0.8rad≤相偏<N×8rad相偏,总谐波失真):<0.8%

    幅度调制

    (10MHz<f≤50GHz,选件S11)

    最大深度:>90%

    调制率(3 dB带宽, 30%调制深度):DC~100kHz

    准确度(1kHz调制率,30%调制深度):±(5%×设置深度+1%)

    失真(1kHz调制率,线性方式,总谐波失真,30%调制深度):<1.5%

    脉冲调制(S13覆盖S12功能指标)

    脉冲调制选件S12

    >50MHz~67GHz

    >67GHz

    开关比

    >80dB

    >60dB

    上升下降时间

    <20ns

    <30ns

    重复频率

    0Hz~25MHz

    0Hz~25MHz

    最小脉宽

    0.1μs

    0.1μs

    窄脉冲调制选件S13

    >50MHz~67GHz



    开关比

    >80dB

    上升下降时间

    <10ns

    重复频率

    0Hz~25MHz

    最小脉宽

    20ns

    低频输出/函数发生器(选件S14)

    支持频率/相位调制、幅度调制调制源输出

    波形:正弦波,方波,三角波,锯齿波、噪声,双正弦,扫频正弦

    频率范围:正弦波、双正弦、扫频正弦DC~10MHz;方波、三角波、锯齿波0.1Hz~1MHz

    频率分辨率:0.1Hz

    低频输出:幅度0~5Vpp(额定值),至50Ω负载

    一般特性

    射频输出端口

    1466C/D:3.5mm(阳),阻抗50Ω

    1466E/G:2.4mm(阳),阻抗50Ω

    1466H/L:1.85mm(阳),阻抗50Ω

    1466N/P:1.0mm(阳),阻抗50Ω

    最大外形尺寸

    (宽×高×深)

    475mm×193mm×610mm(包括把手和防护底角)

    426mm×177mm×500mm(不包括把手和防护底角)

    重量

    <35千克(型号、选件配置不同,重量不同)

    电源

    100~120VAC,50~60Hz;或200~240VAC,50~60Hz(自适应)

    功耗

    小于600W

    温度范围

    工作温度:0℃~+50℃;存储温度:-40℃~+70℃
